12路大功率单色控制器

●输入电压:DC5V-DC24V (无需切换,支持宽电压) (5V时功率降低);

●每路可带10A负载(5V时6A)

一台主控可级联19台分控(主从一体可自由切换)

间隔速度:节目花样路数设置大于12路时 每步间隔最小16ms小于等于12路时可达1ms

每路调光参数:频率1.25Khz , 调光级数256

●12路10A功率输出,内制20种效果自由可编程;
●256级灰度输出(软件可自由设定)软件名称: RH-ALL;
● 支持交流同步功能(多台同时使用可实现同步);
● 独立数显功能使用状态一目了然,12单路输出端口独立配置LED模拟灯光实现编程效果所见即所得;
● 4按键独立设置(支持模式,速度)自由切换;



功能简介

功能概述

RH-D12可编程控制器使用说明书

致尊敬的用户:

感谢您购买RH-D12,LED可编程大功率控制器(12路10A)产品,为了您更好的使用,安装使用前请仔细阅读本使

用说明书!以便正确安装使用,同时请您保管好此说明书,以便以后维护使用。

功能特点:

输入电压:DC5V-DC24V (无需切换,支持宽电压) ;

12路10A功率输出,内制20种效果自由可编程;

256级灰度输出(软件可自由设定)软件名称: RH-ALL;

支持交流同步功能(多台同时使用可实现同步);

独立数显功能使用状态一目了然,12单路输出端口独立配置LED模拟灯光实现编程效果所见即所得;

按键独立设置(支持模式,速度)自由切换;

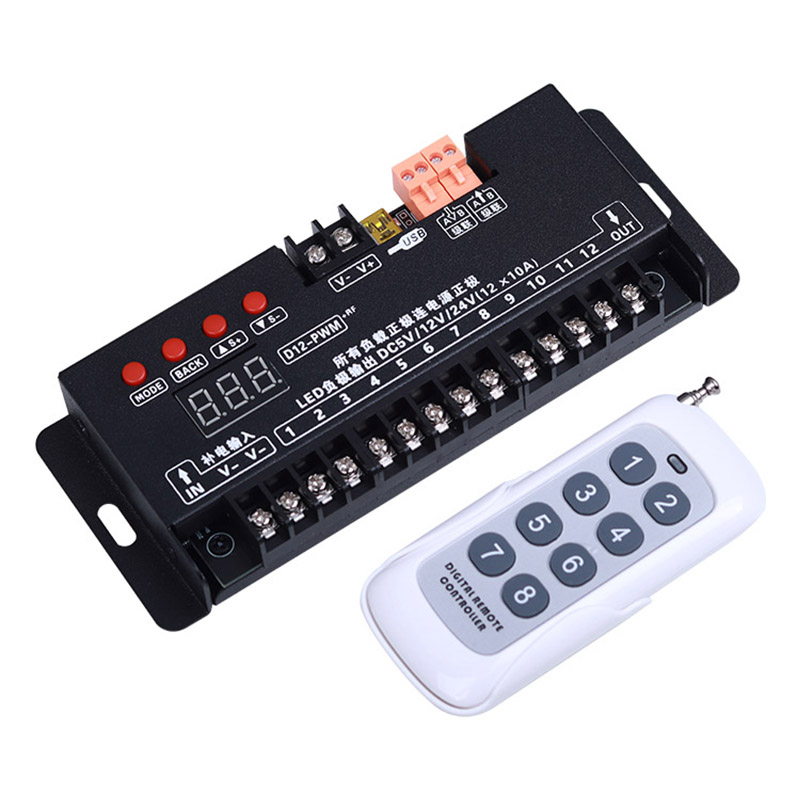

产品图示及各部件名称:

2453


型号参数

型号分类:RH-D12(12路10A大功率控制器)

适用范围:商业广场、KTV、酒店、博物馆、演示道具教学等任何需要控制LED光源的场所。


型号

控制类型

输入/输出

功率5V

12V

功率24V

光源

工作温度

软件名称

RH-D12

12路主控

DC5-24V

500W

1080W

2160W

LED

-5℃--55℃

RH-ALL


尺寸规格:

565


按键功能说明:

5645

按键功能说明:

  Mode ,BACK,S+,S-  按键功能重定义

  Mode 短按:>100ms   <2.5s    长按 > 2.5s 后松开

  Back: 返回并保存主显示界面:

  S+     修改参数

  S-      修改参数


小数点说明:

第一位小数点-- 亮:运行内置效果   灭:运行自定义效果

第二位小数点-- 亮:解锁状态    灭:锁定状态(短按S+,S- 可解锁)

第三位小数点-- 亮:同步运行模式   灭:主控独立运行模式


操作说明:


1. <!--[endif]-->设置自定义/内置效果分区及切换

(A状态下解锁后按S+或S-进行自定义或内置的切换):

初始显示界面 标识  A00 或A.01 状态下长按mode 按键3秒或短按S+或短按S- 待数码管显示屏第二位小数点

亮起时即解锁进入设置状态(A0.0/ A.0.1),此时短按S+或短按S- 来修改设置自定义/内置效果分区运行。

按back按键保存并返回查看状态


<!--[if !supportLists]-->2. <!--[endif]-->修改运行效果分区:

按mode键切换到U01~u07 或 E.01~ E.20 短按S+,S- 解锁 再次短按S+,S- 进行对应分区号修改,完成后

按back 按键保存返回


<!--[if !supportLists]-->3. <!--[endif]-->修改速度:

按mode键切换到C00~C14 短按S+,S- 解锁 再次短按S+,S- 进行速度编号修改,完成后按back 按键保存返回


<!--[if !supportLists]-->3. <!--[endif]-->修改分机号:

按mode键切换到P00~ P20 短按S+,S- 解锁 再次短按S+,S- 进行分机编号修改,完成后按back 按键保存返回


遥控器功能介绍:


789

安装接线示意图:

67


安装注意:1、先连接负载线,再接电源线;上电前确保连接线之间无短路现象;

                 2、220V的同步输入端口,需确保220V完全断电后才可以安装,以免高压造成人员伤害。


故障分析和解决办法:


故障现象

原因分析

解决办法

LED灯不亮

开关电源没有电;

检查开关电源

电源正负线接反;

改正过来;

输入电压接错

检查线路,如合用12V的LED灯控制器输入却是5V,导致不匹配。

前后LED亮度不均

控制器输出线太长或太细;

缩短控制器到LED灯的距离,且加粗接到LED灯的线的线径





电源负荷

建议电源负载小于满负载的80%
